垂架式中心傳動刮泥機

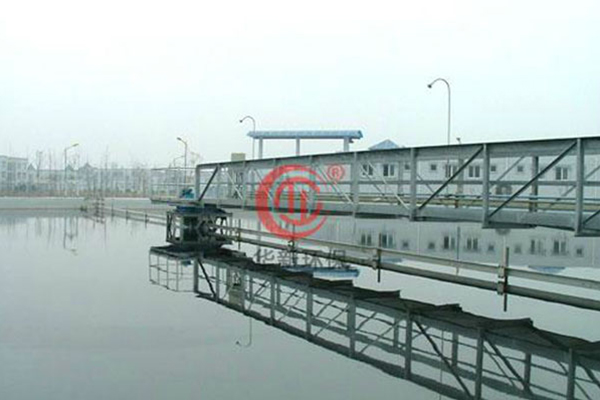

CXN型垂架式中心傳動吸泥機适用於城市水廠、污水處理廠的二次沉澱池，其主要由工作橋、中心驅動裝置中心傳動豎架、刮臂桁架、集泥闆、吸泥管、中心泥缸、中心整流擴散筒、導流筒及撇渣排渣等部件組成。污水由中心柱管流出，經中心整流擴散筒及導流簡均勻布水後，水流呈水平旋流狀态向池周擴散，污水中的懸浮物被分離而沉降於池底，通過池底集

泥刮闆及吸泥管利用水位差吸至中心泥缸，由中心排泥管排出池外。而浮渣則由撇渣闆沿導流簡由池中心刮向池周排渣鬥，通過自動沖洗裝置由排渣管排出。

CXN型垂架式中心傳動吸泥機克服瞭活性污泥含水率高、污泥難以刮集的困難，採用邊刮集邊吸泥形式，避免瞭大直徑沉澱池污泥沉澱時間過長的弊端，具有良好的排泥效果。同時驅動採用瞭重架式中心傳動結構形式，具有結構緊漫特點，如結合除臭工藝，具有除臭氣量小的顯著優點，是目前理想的排泥設備。
