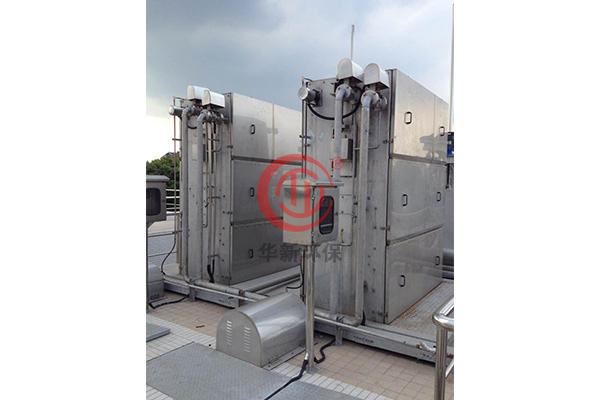

内進流孔闆格栅

内進流細格栅是一種全自動控制與運行的精細格栅除污設備，採用封閉環鏈孔闆過濾的結構形式，用以攔截、清除原水中的漂浮物，具有較高的捕獲率，從而有效確保後續處理工藝的有效實施。

内進流細格栅廣泛應用於污水處理廠、自來水廠
、泵站等不同的場合 ，均可達到理想的截污效果，當網闆孔徑≤1mm時，可作爲MBR膜處理等工藝的前置超細格栅使用。

主要結構

内進流式網闆格栅除污機主要由機架、帶提升階梯的網闆鏈、沖洗系統及電控系統等主要部件組成。

機架爲不鏽鋼闆材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前後壁闆上設有導軌，其上部還沒有一内部集渣槽機架安裝於格栅井的中央，機架的兩側與格栅井之間的間隙爲格栅濾後出水的通道。在機架的迎水端兩側布置瞭導流擋闆，其在導流的同時，可防止漂浮垃圾通過。

驅動電機安裝在機架正向的主軸上，兩側網闆在傳動鏈條的帶動下，自下而上将其長度範圍内截留的污物向，上提取

，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網闆之間的集渣槽後自流排出機外。

帶提升階梯的網闆鏈採用不鏽鋼制造，網面爲規則排列的小孔，具有過水與截污的功能，階梯面能截留較大的污物。

内進流式網闆格栅除污機設有可靠的網闆沖洗系統，有效去除網闆截留的污物，確保網孔再生。

工作原理

污水由中部進入格栅機内，由二側的濾闆孔出水，其間，砂石及纖維狀的垃圾被攔被框内，在水流作用下附著在孔闆或輸送闆上。在減速裝置帶動下，闆框及濾網通過牽引鏈自下而上地将截留的懸浮與固體垃圾送至上部，通過壓力水及噴嘴的沖洗作用，将黏附在網闆上的污物沖刷至排渣槽内輸出。
